Biến tần băng tải là một trong những thiết bị quan trọng và không thể thiếu trong ngành công nghiệp và nông nghiệp hiện nay. Nó được sử dụng nhằm mục đích điều chỉnh tốc độ hệ thống băng tải một cách linh hoạt, kéo dài tuổi thọ thiết bị và giảm thiểu được chi phí vận hành, bảo trì cho doanh nghiệp.
Nội dung:
Hãy cùng KSP Việt Nam tìm hiểu chi tiết về khái niệm, vai trò và phân loại biến tần băng tải trong ngành nông nghiệp qua bài viết dưới đây nhé!

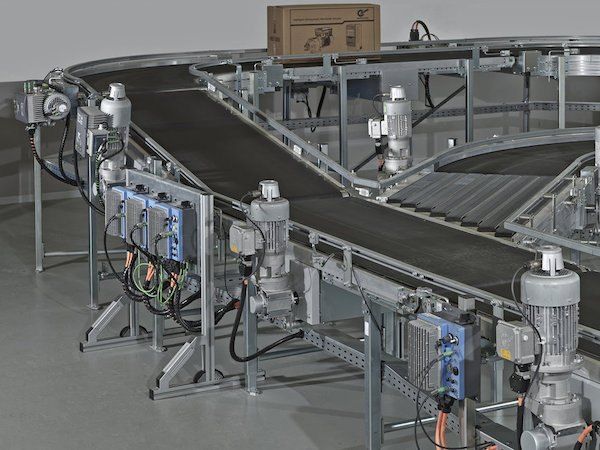

Biến tần băng tải là gì? Vai trò và phân loại trong ngành nông nghiệp
Biến tần là gì? Biến tần băng tải là gì?
Biến tần (Inverter) là một thiết bị điện tử có khả năng biến đổi dòng điện xoay chiều (AC) ở tần số và điện áp đầu vào thành dòng điện xoay chiều (AC) với tần số và điện áp mong muốn. Điều này cho phép điều chỉnh tốc độ và momen xoắn của động cơ AC một cách hiệu quả.
Biến tần băng tải là một loại biến tần được thiết kế đặc biệt cho các hệ thống băng tải. Chức năng chính của nó là điều chỉnh tốc độ và hiệu suất của động cơ điện, giúp kiểm soát tốc độ vận chuyển của băng tải một cách linh hoạt và chính xác.
Biến tần băng tải giúp điều chỉnh tốc độ và hiệu suất của động cơ điện
Vai trò của biến tần trong hệ thống băng tải nông nghiệp
- Biến tần giúp điều chỉnh tốc độ động cơ theo nhu cầu thực tế, tiết kiệm đến 30% điện năng và giảm chi phí hàng tháng 20%.
- Việc điều chỉnh tốc độ vận chuyển của băng tải thông qua biến tần giúp tối ưu hóa quá trình sản xuất, từ đó tăng hiệu suất và năng suất lao động.
- Khởi động mềm và điều chỉnh tốc độ giảm tác động lên hệ thống, kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.
- Bảo vệ động cơ khỏi quá tải, quá nhiệt và sụt áp.
- Biến tần cho phép điều chỉnh tốc độ vận chuyển của băng tải một cách linh hoạt và chính xác, phục vụ cho các yêu cầu sản xuất khác nhau.
- Giảm độ ồn, cải thiện điều kiện làm việc và môi trường sản xuất.
Sử dụng biến tần trong hệ thống băng tải để giảm thiểu điện năng, chi phí sản xuất
Phân loại biến tần sử dụng cho băng tải nông nghiệp
Biến tần ABB ACS580-01-106A-4 55kW 3 Pha 380V
Biến tần ABB ACS580 là phiên bản nâng cấp thay thế cho ABB ACS550 nhờ thiết kế nhỏ gọn, khả năng điều chỉnh mượt mà và giao diện dễ sử dụng.
Thông số kỹ thuật:
- Hãng sản xuất: ABB
- Mã sản phẩm: ACS580-01-106A-4
- Công suất: 55kW
- Điện áp: 3 Pha 380V
Đặc điểm:
- Tích hợp sẵn bộ lọc EMC, bộ điều khiển hãm phanh lên đến 22kW và bo mạch phủ (Coated boards).
- Gồm 6 đầu vào số (DI) và 2 đầu vào tương tự (AI). Đầu ra bao gồm 3 rowle (NO+NC) và 2 đầu ra tương tự (AO).
- Được tích hợp sẵn 2 mạch vòng PID hoạt động độc lập.
- Tích hợp cổng RS485/Modbus và có thể tùy chọn thêm các mô-đun giao tiếp mạng khác.
- Cung cấp các tính năng hỗ trợ khởi động và bảo trì thiết bị.
- Tiết kiệm tối đa 70% năng lượng tiêu thụ, giảm thiểu chi phí đầu tư và tiền điện.
Ứng dụng: Trong các ngành thực phẩm, nước giải khát, xử lý vật liệu, nâng hạ, dệt, in ấn và các ứng dụng trong ngành sản xuất gỗ…
Biến tần ABB ACS580-01-106A-4 55kW 3 Pha 380V thiết kế nhỏ gọn, dễ sử dụng
Biến tần Danfoss FC-360H3K0T4 3kW 3 Pha 380V
Thông số kỹ thuật:
- Hãng sản xuất: Danfoss
- Mã sản phẩm: FC-360H3K0T4
- Công suất: 3kW
- Điện áp: 3 Pha 380V
Đặc điểm:
- Sử dụng lớp bao phủ PCB bảo vệ mạch điện bên trong
- Hỗ trợ chuyển đổi đầu vào dễ dàng như tốc độ tham chiếu, giúp loại bỏ nhu cầu mua thêm mô-đun tín hiệu tương tự cho PLC.
- Hỗ trợ chức năng Center Winder
- Tích hợp sẵn hệ thống PID điều khiển
- Tiêu chuẩn bảo vệ IP20
- Tích hợp bộ lọc RFI Filter tương thích điện từ EMC, giúp tiết kiệm không gian lắp đặt, giảm thiểu chi phí xây dựng, vật liệu.
Ứng dụng: Trong các ngành công nghiệp như: dệt, nhựa, cao su, xây dựng vật liệu, đồ uống…
Biến tần Danfoss FC-360H3K0T4 3kW 3 Pha 380V
Biến tần Mitsubishi FR-D740-2.2K 2.2kW 3 Pha 380V
Thông số kỹ thuật:
- Hãng sản xuất: Mitsubishi
- Mã sản phẩm: FR-D740-2.2K
- Công suất: 2.2kW
- Điện áp: 3 Pha 380V
Đặc điểm:
- Tích hợp bộ lọc EMC giúp giảm nhiễu điện từ
- Hỗ trợ nhiều chế độ điều khiển như: Forward/Reverse, Multi speed, PID control, truyền thông…
- Bảo vệ động cơ khi quá tải hoặc ngắn mạch trong quá trình hoạt động
- Có thể gắn thêm thẻ mở rộng I/O và card truyền thông
- Tích hợp thêm cổng kết nối cho màn hình rời
- Có chân kết nối điện trở thắng hỗ trợ khi có yêu cầu dừng nhanh
- Khả năng chịu quá tải lên đến 150% trong 60s và 200% trong 0.5s
Ứng dụng: Băng tải, thang máy, lưu trữ tự động, máy giặt công nghiệp, máy điều hòa, máy ép, máy bơm, dây chuyền sản xuất ô tô, cần trục…
Biến tần Mitsubishi FR-D740-2.2K 2.2kW 3 Pha 380V
Biến tần Yaskawa D1000
Thông số kỹ thuật:
- Hãng sản xuất: Yaskawa
- Mã sản phẩm: D1000
- Công suất: 3.7 – 560 kW
- Điện áp: 3 Pha 220V và 380V
Đặc điểm:
- Là bộ chuyển đổi PWM hình sin có khả năng tái sinh năng lượng, loại bỏ các vấn đề về sóng hài từ nguồn cấp điện.
- Có khả năng kết nối nhiều biến tần và Servo
- Cung cấp điện áp DC ổn định
- Cải thiện hệ số công suất
- Tuổi thọ cao, dễ dàng bảo trì
- Thiết kế nhỏ gọn với ít điểm nối
- Hỗ trợ các chuẩn truyền thông như: RS422/485 Modbus, DeviceNet, CanOpen, Profibus-DP.
- Có thể tích hợp các thiết bị bị mở rộng: Bộ ngắt đất (GFI), bộ ngắt mạch, bộ chống sét, bộ lọc nhiễu (EMC)…
- Cấp bảo vệ: IP00/IP20
Ứng dụng: Hệ thống bơm, quạt, rô bốt, dệt may, chế tạo kim loại, chế biến thực phẩm, cơ sở y tế, sản xuất giấy và máy in…
Biến tần Yaskawa D1000 là bộ chuyển đổi PWM dạng hình sin
Biến tần Yaskawa CIMR-AT4A0515AAA (220 – 250kW) 3 Pha 380V
Thông số kỹ thuật:
- Hãng sản xuất: Yaskawa
- Mã sản phẩm: CIMR-AT4A0515AAA
- Công suất: 220 – 250kW
- Điện áp: 3 Pha 380V
Đặc điểm:
- Đạt tiêu chuẩn RoHS
- Phương pháp điều khiển: V/f, V/f có phản hồi tốc độ, véc tơ vòng hở, véc tơ vòng kín có phản hồi tốc độ, véc tơ vòng hở cho động cơ đồng bộ…
- Cung cấp mô men khởi động lớn từ 150 – 200%, tùy thuộc vào phương pháp điều khiển.
- Khả năng quá tải lên đến 150% trong 60s đối với tải nặng và 120% trong 60s đối với tải thường.
- Tích hợp mạch điều khiển hãm động năng giúp dừng nhanh chóng khi có yêu cầu.
- Tự động dò tốc độ động cơ bằng cảm biến tốc độ khi mất nguồn nhờ sử dụng năng lượng tái sinh.
- Có khả năng điều khiển vị trí động cơ IPM mà không cần phản hồi từ động cơ (encoder) và bộ điều khiển, hay còn gọi là điều khiển Sensorless.
- Tích hợp bộ điều khiển PID, cổng truyền thông RS422/RS485 và nhiều tính năng hỗ trợ thiết lập và vận hành như chế độ tự chỉnh Auto-tuning.
Ứng dụng: Hệ thống máy quạt, bơm, HVAC, băng chuyền, máy nén, sản xuất bao bì, máy đóng chai…
Biến tần Yaskawa CIMR-AT4A0515AAA (220 – 250kW) 3 Pha 380V
Bảng so sánh các loại biến tần băng tải
| Loại biến tần | Ưu điểm | Nhược điểm | Ứng dụng phù hợp |
| Vector | Điều khiển chính xác, đáp ứng nhanh | Giá thành cao, cài đặt phức tạp | Phân loại, đóng gói chính xác |
| V/F | Giá rẻ, đơn giản | Điều khiển kém chính xác ở tốc độ thấp | Vận chuyển hàng hóa thông thường |
| Ma trận trực tiếp | Hiệu suất cao, tiết kiệm năng lượng | Công nghệ mới, chi phí cao | Hệ thống yêu cầu hiệu suất cao |
| Chống bụi và ẩm | Độ bền cao trong môi trường khắc nghiệt | Chi phí cao hơn | Ứng dụng ngoài trời, nhà kho |
| Tích hợp PLC | Đa chức năng, tiết kiệm không gian | Cài đặt và vận hành phức tạp | Hệ thống băng tải thông minh |
Ứng dụng cụ thể của biến tần trong các hoạt động nông nghiệp
Nhà máy cám
- Giúp điều chỉnh tốc độ quạt, đảm bảo nhiệt độ sấy phù hợp cho từng loại nguyên liệu, nâng cao chất lượng cám thành phẩm và tiết kiệm năng lượng.
- Kiểm soát tốc độ quay của máy nghiền, máy trộn, đảm bảo độ mịn và độ đồng đều của hỗn hợp cám, tăng năng suất và giảm thiểu hao mòn thiết bị.
- Quản lý tốc độ băng tải, đảm bảo vận chuyển nguyên liệu đều đặn, tránh tắc nghẽn và thất thoát nguyên liệu.
- Điều chỉnh tốc độ đóng bao, palang, đảm bảo thao tác chính xác, an toàn và hiệu quả.
Nhà máy chế biến thực phẩm
- Tốc độ máy rửa, máy cắt, máy gọt vỏ được điều chỉnh linh hoạt, giúp sơ chế nguyên liệu hiệu quả, đồng thời giữ nguyên hương vị và dưỡng chất tự nhiên.
- Máy xay, máy trộn, máy đùn hoạt động với tốc độ phù hợp, đảm bảo sản phẩm được chế biến theo đúng quy trình, đồng nhất về chất lượng.
- Điều chỉnh tốc độ đóng bao, palang, đảm bảo thao tác chính xác, an toàn và hiệu quả.
Biến tần băng tải được ứng dụng linh hoạt trong cả nông và công nghiệp
>> Tham khảo ngay: Băng tải chế biến thực phẩm
Các yếu tố cần lưu ý khi chọn biến tần cho băng tải
- Công suất của động cơ: Đây là yếu tố quan trọng nhất khi lựa chọn biến tần cho băng tải. Công suất biến tần phải lớn hơn hoặc bằng công suất động cơ. Việc chọn biến tần có công suất quá nhỏ có thể dẫn đến hiện tượng quá tải, gây hư hỏng cho cả biến tần và động cơ.
- Điện áp định mức: Điện áp biến tần phải phù hợp với điện áp nguồn và động cơ. Ví dụ, nếu hệ thống sử dụng nguồn 3 pha 380V, biến tần cũng phải có điện áp đầu vào 3 pha 380V.
- Tần số định mức: Tần số định mức của biến tần phải phù hợp với tần số định mức của động cơ. Đối với các động cơ thông dụng thường là 50 Hz hoặc 60 Hz.
- Môi trường làm việc: Chọn biến tần phù hợp với điều kiện môi trường như nhiệt độ, độ ẩm, và bụi bẩn. Trong môi trường ẩm, cần biến tần chống ẩm tốt.
Công suất của động cơ là yếu tố quan trọng khi chọn biến tần cho băng tải
Hướng dẫn lắp đặt và sử dụng biến tần băng tải
- Chọn vị trí thoáng mát, khô ráo, tránh xa nguồn nước, bụi bẩn và nhiệt độ cao.
- Gắn biến tần vào tủ điều khiển hoặc bề mặt chắc chắn bằng ốc vít hoặc giá đỡ.
- Chuẩn bị dây nguồn có tiết diện phù hợp với công suất biến tần và độ dài đủ.
- Nối dây vào các đầu nối nguồn của biến tần theo sơ đồ đấu nối, đảm bảo các mối nối chắc chắn.
- Chuẩn bị dây điều khiển chất lượng tốt, phù hợp với yêu cầu kỹ thuật hệ thống.
- Nối dây từ đầu ra biến tần đến đầu vào động cơ băng tải theo sơ đồ đấu nối, đảm bảo các mối nối chính xác, không chập chờn.
- Chuẩn bị cầu chì, bộ ngắt mạch và các thiết bị bảo vệ cần thiết khác cho hệ thống.
- Kết nối các thiết bị bảo vệ vào hệ thống theo sơ đồ đấu nối, đảm bảo các thiết bị hoạt động đúng chức năng và có thể ngắt mạch khi cần thiết.
Hy vọng rằng những thông tin trên về biến tần băng tải đã giúp bạn hiểu rõ hơn về lợi ích của thiết bị này trong hoạt động sản xuất công nghiệp. Nếu bạn còn bất kỳ thắc mắc nào cần giải đáp, vui lòng liên hệ với KSP Việt Nam qua hotline: 0918 675 239 để được hỗ trợ nhanh chóng và tận tình nhất.
