Dàn ngưng tụ là một bộ phận quan trọng và không thể thiếu trong mỗi hệ thống làm lạnh. Nó đóng vai trò làm mát và điều hòa không khí, đảm bảo hoạt động hiệu quả và ổn định của toàn bộ hệ thống.
Nội dung:
Dưới đây, KSP Việt Nam sẽ bật mí chi tiết hơn về nguyên lý, cấu tạo, cũng như vai trò quan trọng của nó trong hệ thống lạnh công nghiệp và tại sao nó lại được coi là trái tim của toàn bộ hệ thống.

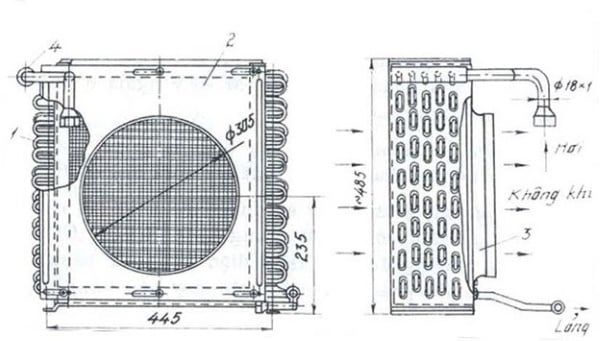

Dàn ngưng tụ là gì? Cấu tạo và nguyên lý hoạt động ra sao?
Dàn ngưng tụ là gì?
Dàn ngưng tụ hay còn gọi là dàn tản nhiệt, được thiết kế để ngưng tụ chất lạnh từ thể khí sang thể lỏng. Nó đóng vai trò quan trọng trong chu trình lạnh bằng cách loại bỏ nhiệt lượng từ môi chất lạnh, cho phép nó đạt đến điểm ngưng tụ và trở lại trạng thái lỏng.
Tìm hiểu nguyên lý hoạt động của dàn ngưng tụ
Sau khi hấp thụ nhiệt từ không gian cần làm lạnh, chất lạnh sẽ chuyển sang trạng thái khí nóng và được dẫn đến dàn ngưng tụ.
Tại đây, khí nóng đi qua các ống dẫn, nơi nó tiếp xúc và trao đổi nhiệt với bề mặt lạnh của ống thông qua quá trình dẫn nhiệt và đối lưu. Nhiệt độ của chất lạnh giảm dần khi nó giải phóng nhiệt lượng vào không khí hoặc nước làm mát, tùy thuộc vào loại dàn ngưng tụ được sử dụng.
Khi nhiệt độ giảm xuống đến điểm ngưng tụ, nó chuyển pha từ khí sang lỏng. Điểm ngưng tụ là nhiệt độ mà tại đó chất lạnh chuyển đổi pha từ khí sang lỏng dưới áp suất cố định. Quá trình này không chỉ giúp loại bỏ nhiệt lượng dư thừa mà còn làm giảm áp suất của chất lạnh.
Tiếp theo, chất lạnh dạng lỏng sẽ đi qua van giãn nở, nơi áp suất được giảm xuống, dẫn đến sự giảm nhiệt độ của chất lạnh và bắt đầu chu kỳ làm lạnh mới. Quá trình này lặp đi lặp lại, liên tục đảm bảo rằng không gian cần làm mát luôn ở nhiệt độ mong muốn.
Tìm hiểu nguyên lý hoạt động của dàn ngưng tụ
Vai trò không thể thiếu của dàn ngưng tụ trong hệ thống lạnh công nghiệp
- Trao đổi nhiệt: Dàn ngưng tụ đóng vai trò như một trạm trao đổi nhiệt, nơi chất lạnh giải phóng nhiệt lượng dư thừa vào môi trường xung quanh và chuyển pha từ khí sang lỏng, tái tạo lại khả năng hấp thụ nhiệt cho chu trình làm lạnh tiếp theo.
- Điều chỉnh áp suất và nhiệt độ: Quá trình làm việc của dàn ngưng tụ có ảnh hưởng quyết định đến áp suất và nhiệt độ ngưng tụ, từ đó ảnh hưởng đến hiệu quả và độ an toàn của toàn hệ thống làm lạnh.
- Tản nhiệt: Dàn ngưng tụ giúp tản nhiệt ra môi trường, đặc biệt quan trọng trong việc duy trì hiệu suất làm lạnh của hệ thống.
- Tối ưu hóa quá trình làm lạnh: Được thiết kế để nhanh chóng ngưng tụ hơi nóng và giải phóng nhiệt, từ đó cải thiện hiệu suất làm lạnh của hệ thống. Vật liệu chất lượng cao được sử dụng trong cấu tạo dàn ngưng tụ đảm bảo độ bền cao và giảm thiểu chi phí bảo dưỡng và sửa chữa.
- Chuyển đổi pha của môi chất lạnh: Nhiệm vụ chính của dàn ngưng tụ là chuyển đổi môi chất làm lạnh từ trạng thái khí (dạng hơi) sau khi đã hút nhiệt từ không gian cần làm lạnh thành trạng thái lỏng.
Cấu tạo của dàn ngưng tụ gồm những gì?
Dàn ngưng tụ có cấu tạo gồm 4 thành phần chính như sau:
- Thân dàn: Thân dàn ngưng tụ có lớp vỏ bọc ngoài bằng thép không gỉ hoặc nhôm chống ăn mòn, bảo vệ hệ thống đường ống bên trong.Bên trong vỏ bọc là hệ thống đường ống dẫn chất lạnh, nơi diễn ra quá trình trao đổi nhiệt lượng với môi trường xung quanh. Các ống dẫn này thường được làm từ đồng hoặc nhôm, có khả năng dẫn nhiệt tốt, đảm bảo hiệu quả làm lạnh tối ưu.
- Ống dẫn: Là bộ phận quan trọng nhất của dàn ngưng tụ, nơi diễn ra quá trình ngưng tụ chất lạnh. Được thiết kế với nhiều kiểu dáng và kích thước để tối ưu hóa diện tích bề mặt tiếp xúc, ống dẫn bằng đồng hoặc nhôm này tăng cường hiệu quả trao đổi nhiệt, đẩy nhanh quá trình giải phóng nhiệt lượng.
- Quạt gió: Quạt gió tạo luồng khí lưu thông qua các ống dẫn, tăng cường hiệu quả trao đổi nhiệt giữa chất lạnh và môi trường. Tốc độ quạt có thể điều chỉnh để phù hợp với nhu cầu làm lạnh và điều kiện môi trường.
- Bầu hâm nóng: Nằm ở vị trí ra của chất lạnh từ dàn ngưng tụ, có chức năng gia nhiệt chất lạnh dạng lỏng, đảm bảo chất lạnh không bị đóng băng khi qua van giãn nở, duy trì trạng thái lỏng để tiếp tục chu trình làm lạnh.
Ngoài ra, dàn ngưng tụ còn có thể tích hợp thêm cảm biến nhiệt độ, van điều khiển, bộ lọc không khí, và đồng hồ đo áp suất để theo dõi và điều chỉnh hoạt động một cách chính xác.
Cấu tạo của dàn ngưng gồm những gì
Bảng thông số kỹ thuật thông dụng của dàn ngưng tụ công nghiệp
| Thông số kỹ thuật | Mô tả | Dàn ngưng tụ gió | Dàn ngưng tụ nước |
| Công suất | Khả năng làm lạnh của dàn ngưng tụ, được đo bằng kW hoặc BTU/h. | 10kW – 1000kW | 10kW – 1000kW |
| Lưu lượng khí | Lưu lượng khí đi qua dàn ngưng tụ, được đo bằng m³/h hoặc CFM. | 1000 m³/h – 10000 m³/h | – |
| Lưu lượng nước | Lưu lượng nước đi qua dàn ngưng tụ, được đo bằng m³/h hoặc GPM. | – | 1 m³/h – 100 m³/h |
| Vật liệu | Vật liệu được sử dụng để chế tạo dàn ngưng tụ, ví dụ như đồng, nhôm, thép, v.v. | Thép, nhôm | Đồng, thép không gỉ |
| Kích thước | Kích thước của dàn ngưng tụ, được đo bằng cm hoặc inch. | Tùy theo công suất | Tùy theo công suất |
| Mức độ ồn | Mức độ ồn tạo ra bởi dàn ngưng tụ, được đo bằng dB(A). | 60 dB(A) – 75 dB(A) | 55 dB(A) – 65 dB(A) |
| Áp suất làm việc | Áp suất tối đa mà dàn ngưng tụ có thể chịu được, được đo bằng bar hoặc psi. | 10 bar – 30 bar | 10 bar – 30 bar |
| Nhiệt độ làm việc | Phạm vi nhiệt độ mà dàn ngưng tụ có thể hoạt động, được đo bằng °C hoặc °F. | -10°C – 50°C | 5°C – 40°C |
| Cấp bảo vệ | Cấp bảo vệ IP của dàn ngưng tụ, cho biết khả năng chống bụi và nước của nó. | IP44 | IP54 |
Các loại dàn ngưng tụ phổ biến trong ngành công nghiệp lạnh ngày nay
Dàn ngưng tụ làm lạnh bằng nước
Hệ thống này sử dụng nước tuần hoàn qua các ống để hấp thụ và trao đổi nhiệt với chất lạnh, rồi làm mát nước bằng không khí. Phù hợp trong các hệ thống làm lạnh công nghiệp lớn, điều hòa trung tâm và ứng dụng thương mại quy mô lớn. Ưu điểm là hiệu suất làm mát cao và ít phụ thuộc vào nhiệt độ môi trường, nhưng cần hệ thống làm mát nước phụ trợ và tiêu thụ nhiều nước.
Dàn ngưng tụ làm lạnh bằng gió
Hệ thống này dùng quạt thổi không khí qua các ống dẫn chứa chất lạnh, tăng cường trao đổi nhiệt và chuyển chất lạnh từ thể khí sang lỏng. Thích hợp dùng trong điều hòa không khí, tủ lạnh và thiết bị làm mát di động. Linh hoạt và tiết kiệm năng lượng, nhưng hiệu suất có thể giảm khi nhiệt độ môi trường tăng cao và quạt có thể gây tiếng ồn.
Dàn ngưng tụ làm lạnh bằng hơi nước (Evaporative Condenser)
Sử dụng hơi nước để làm lạnh hiệu quả, chuyển chất lạnh từ khí sang lỏng, thích hợp cho hệ thống công nghiệp lớn cần kiểm soát độ ẩm và nhiệt độ. Yêu cầu bảo trì phức tạp và tiêu thụ nước cao.
Thiết bị ngưng loại tấm (Plate Condenser)
Cấu trúc tấm kim loại mỏng xếp chồng, tạo kênh cho môi chất lạnh và nước/không khí, mang lại hiệu suất cao trong không gian hạn chế. Đòi hỏi bảo trì kỹ thuật, giá thành cao và vận hành cẩn thận.
Thiết bị ngưng tụ vỏ và ống (Shell and Tube Condenser)
Sử dụng ống kim loại, nước làm mát lưu thông qua vỏ hoặc xung quanh ống, tối ưu trao đổi nhiệt. Phổ biến trong công nghiệp, nhưng có kích thước lớn, chi phí sản xuất cao và chịu áp suất không cao.
Các loại dàn ngưng tụ phổ biến trong ngành công nghiệp lạnh ngày nay
5 yếu tố ảnh hưởng đến hiệu quả hoạt động của dàn ngưng tụ
- Nhiệt độ môi trường: Điều chỉnh nhiệt độ môi trường để ngăn chặn sự suy giảm hiệu suất do quá nóng hoặc nguy cơ đóng băng của chất lạnh khi quá lạnh.
- Luồng khí: Tối ưu hóa luồng khí đảm bảo trao đổi nhiệt hiệu quả, đặc biệt, trong các hệ thống sử dụng quạt gió, luồng không khí mạnh giúp loại bỏ nhiệt lượng dư thừa hiệu quả hơn.
- Chất làm lạnh: Chọn chất làm lạnh phù hợp với khả năng truyền nhiệt cao và tương thích với hệ thống để tăng cường hiệu suất.
- Bảo dưỡng: Thực hiện bảo dưỡng định kỳ để duy trì hoạt động ổn định và phòng ngừa sự cố, kéo dài tuổi thọ của thiết bị.
- Điều khiển và giám sát: Sử dụng cảm biến và bộ điều khiển tự động để điều chỉnh linh hoạt và cải thiện hiệu suất cũng như hiệu quả năng lượng.
>> Tham khảo ngay: Dịch vụ thiết kế và thi công hệ thống lạnh công nghiệp trọn gói cảu KSP Việt Nam
So sánh sự khác biệt giữa thiết bị ngưng tụ và dàn bay hơi
Trong các hệ thống HVAC và lạnh công nghiệp, dàn ngưng tụ và dàn bay hơi là hai bộ phận quan trọng, mỗi cái đều có vai trò đặc biệt trong việc tối ưu hóa hiệu suất.
- Dàn ngưng tụ, còn được biết đến là dàn nóng, có nhiệm vụ biến hơi môi chất lạnh từ gas sang lỏng, đồng thời tỏa nhiệt ra môi trường.
- Trái lại, dàn bay hơi thu nhiệt từ không gian cần làm mát, chuyển môi chất lạnh từ lỏng thành hơi, giúp giảm nhiệt không khí hay chất lỏng được làm lạnh.
| Đặc điểm | Thiết bị ngưng tụ (Dàn nóng) | Dàn bay hơi |
| Chức năng | Chuyển đổi môi chất lạnh từ trạng thái khí sang lỏng | Hấp thụ nhiệt từ môi trường cần làm lạnh, chuyển đổi môi chất lạnh từ trạng thái lỏng sang khí |
| Vị trí lắp đặt | Thường lắp đặt bên ngoài nhà | Thường lắp đặt bên trong khu vực cần làm lạnh |
| Quá trình trao đổi nhiệt | Môi trường xung quanh, giải phóng nhiệt | Môi trường cần làm lạnh, hấp thụ nhiệt |
| Áp suất môi chất lạnh | Môi chất lạnh ở áp suất cao | Môi chất lạnh ở áp suất thấp |
| Nhiệt độ môi chất lạnh | Ở nhiệt độ cao | Ở nhiệt độ thấp |
| Ảnh hưởng đến hiệu suất hệ thống | Hiệu suất ngưng tụ cao góp phần tăng hiệu suất làm lạnh | Hiệu suất bay hơi cao góp phần giảm nhiệt độ môi trường cần làm lạnh hiệu quả |
| Lựa chọn thiết bị | Dựa trên công suất làm lạnh, điều kiện môi trường xung quanh và loại môi chất lạnh | Dựa trên công suất làm lạnh, kích thước khu vực cần làm lạnh và loại môi chất lạnh |
Mong rằng, qua bài viết này, bạn đã nắm bắt được cơ chế và tầm quan trọng của dàn ngưng tụ trong hệ thống điều hòa không khí công nghiệp. Để khám phá thêm hoặc giải đáp mọi thắc mắc, đừng ngần ngại gọi ngay cho KSP Việt Nam theo hotline: 0918 675 239 – chúng tôi luôn sẵn lòng hỗ trợ bạn một cách nhanh chóng và tận tâm!
